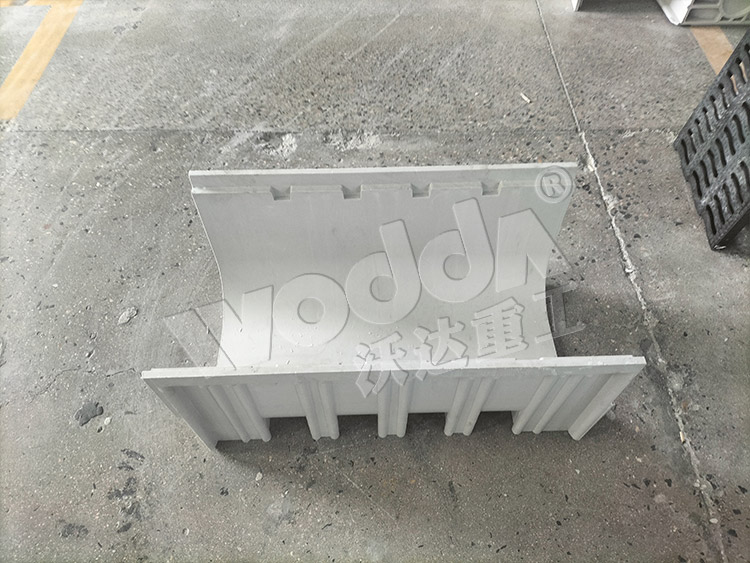

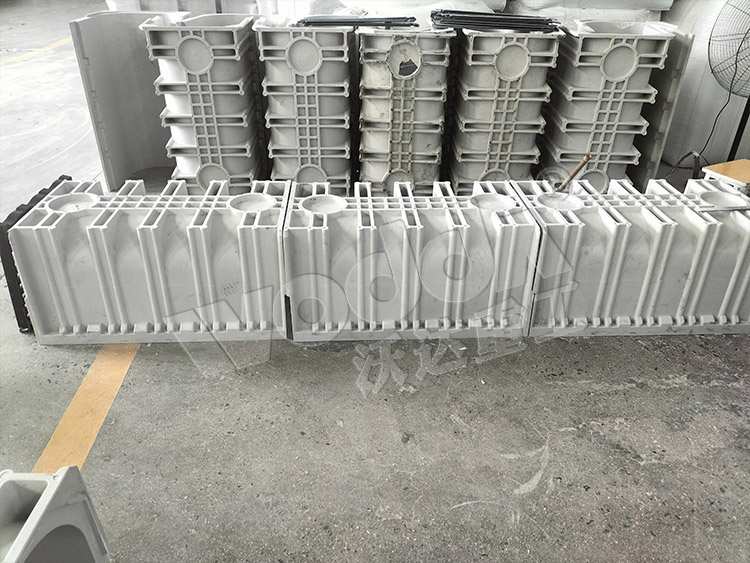

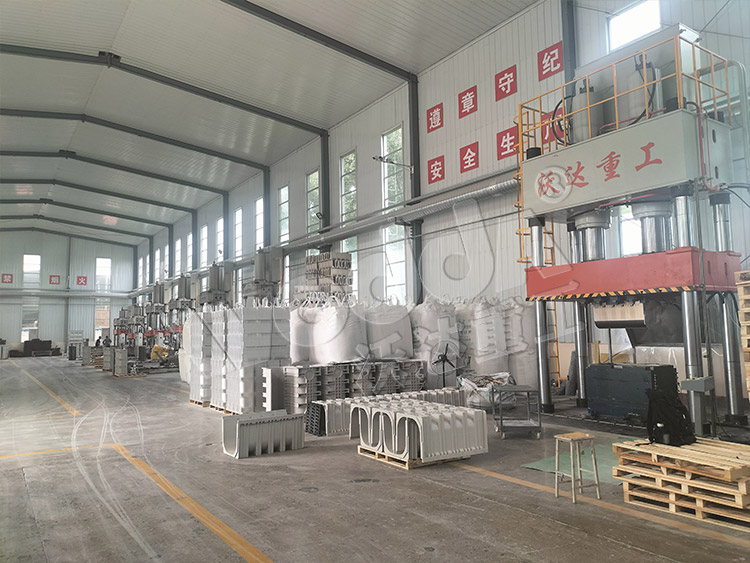

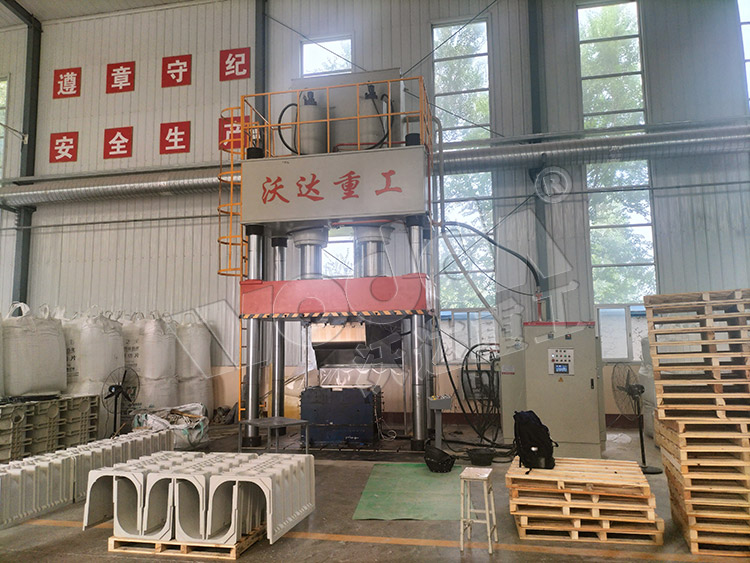

U型排水溝利用復合材料在液壓機、模具作用下一次熱壓成型的，因而該設備也稱復合材料成型液壓機，設備經濟適用，生產工期短（30-45天），一機多用。U型排水溝成型液壓機設備常用型號有315噸液壓機、400噸液壓機、500噸液壓機、630噸液壓機、800噸液壓機、1250噸液壓機等。本文是山東沃達重工液壓機廠家生產的800噸U型排水溝成型液壓機，由主機及液壓控制機構兩大部分組成，通過高壓管路及電氣裝置連接起來組成一個整體，主機包括機身、油缸；液壓控制機構由液壓泵站、液壓閥、限程裝置及電氣操作柜等部分組成?；瑝K的壓力控制采用比例伺服控制系統，精度高，響應快。

U型排水溝成型液壓機設備結構特點：

1、采用計算機優化結構設計，四柱式結構簡單、經濟、實用。

2、液壓控制系統采用插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管路與泄露點，液壓集成系統采用獨立控制單元。

3、獨立的電氣控制系統，工作可靠，動作直觀、維修方便。

4、按扭集中控制，具有調整、手動、半自動（半自動可分為定程單次和定壓單次兩種工藝）三種操作方式。

5、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

電器控制系統：

1、電器柜裝有空氣開關、繼電器等電器。

2、對壓機的各種信號，限位與壓力動作實現程序聯鎖。

3、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

操作方式：

1、SMC溝槽U型排水溝成型液壓機-500噸復合材料模壓機設有點動、自動操作方式。

2、滑塊行程可進行調整。

3、操作面板上的按鈕除完成壓機的全部動作外，還有 “急?！卑粹o。

山東沃達重工具有多年的液壓機生產經驗，專業設計、生產各種型號的液壓機、四柱液壓機、框架液壓機、復合材料成型液壓機、拉伸成型液壓機、粉末成型液壓機等設備生產與銷售的液壓機廠家，同時可以根據用戶產品需求定做生產各種型號液壓機，定做咨詢熱線：1896322238
