200噸大型風機軸承壓裝機也稱軸承壓裝機，主要用于對風機電機組軸承的外圈進行壓裝，機身采用二梁四柱式大開口結構，也是一款200噸二梁四柱液壓機，壓裝時壓力均勻，不有跳齒和深槽，壓裝過程中不產生撞擊和振動，壓裝后軸承內圈表面沒有裂紋、變形、磨損及損傷。

200噸軸承壓裝機的特點：

1、可實現對不同規格尺寸的軸承進行壓裝，提高了設備的利用率。

2、具有手動、自動兩種操作方式，操作簡單，方便實用。

3、在手動操作方式下，可根據用戶要求設定工作壓力和保壓時間。

4、采用優質鋼板焊接后加工制成，結構合理，使用壽命長。

5、200噸二梁四柱液壓機液壓系統由泵、閥、油缸等部分組成，具有高精度的控制和完善的保護功能。

6、適用于單件小批量生產。產品質量穩定可靠。

7、采用 PLC可編程控制器控制液壓系統各動作參數，實現壓力連續可調；壓力自動補償功能，壓裝后的產品性能穩定；設有過載保護功能及安全聯鎖保護功能，操作安全可靠。

1.軸承壓裝機的結構與工作原理

軸承壓裝機是一種壓裝設備，由機架、壓頭、工作臺、油泵和液壓系統組成。壓頭和工作臺都是采用優質不銹鋼制成，并經過熱鍍鋅處理。其結構如圖1所示。

軸承壓裝設備的工作原理是，當軸承被壓入壓頭時，由于壓力的作用，使壓頭內表面與軸承外表面貼合，從而使軸承獲得一定的軸向預緊力。在安裝時，先將軸承放置于工作臺上，然后用壓頭的端部對準壓頭內表面中心的孔，再將其壓入軸承內并通過固定螺釘將其固定好。然后將工作臺移動到下一個工位，繼續進行壓裝。當軸承壓裝完畢時，可按相反順序退回到下一個工位，或采用手動方式返回到上一工位繼續進行壓裝。若需對不同規格尺寸的軸承進行壓裝，可對不同規格尺寸的軸承進行單獨壓裝。

2.電氣控制

（1）在電氣控制方面，采用 PLC控制，實現對設備的全自動控制。電氣部分采用 PLC可編程控制器作為控制核心，采用模塊化設計，主要電氣元件均為國際知名品牌。電氣系統主要由主電路、控制電路和輔助電路三部分組成。

（2）在液壓系統方面，采用電動泵和電磁閥等元件，實現對液壓系統的控制。電機通過驅動電磁換向閥實現對液壓缸的驅動。

（3）在電控系統方面，采用觸摸屏作為人機界面，通過觸摸屏選擇電機、電磁閥和油箱溫度等參數，可直觀地了解設備運行狀態和相關信息，并通過觸摸屏顯示、打印各種數據表格或曲線。也可以根據需要改變工作參數，實現對設備的自動化控制。

（4）在安全保護方面，設有過載保護、漏電保護、缺相保護、溫度過高保護等功能。設備上設有急停開關，當發生意外情況時可緊急停車。

3.使用注意事項

1.在安裝時要保持機器水平，以減少振動和噪音。

2.安裝時要嚴格檢查各部件的緊固件是否擰緊，機器各部位螺絲是否擰緊。

3.工作時要注意手、工件及壓力表是否接觸運動部件。

4.嚴禁超壓使用。機器在正常工作壓力范圍內，壓力升高不應超過規定值，當工作壓力超過規定值時，必須立即停機檢查。

5.若發生故障不能解決時，必須停機檢修后方可進行工作。

6.禁止在液壓系統中加入其它液體。

7.操作人員應經過培訓，熟悉機器的性能及操作規程，嚴禁無證人員操作。

8.當機器出現故障時，必須停機檢查，找出故障原因并排除后方可重新啟動，否則會造成損壞機件或人身傷害事故。嚴禁私自拆卸機件進行修理或檢修。

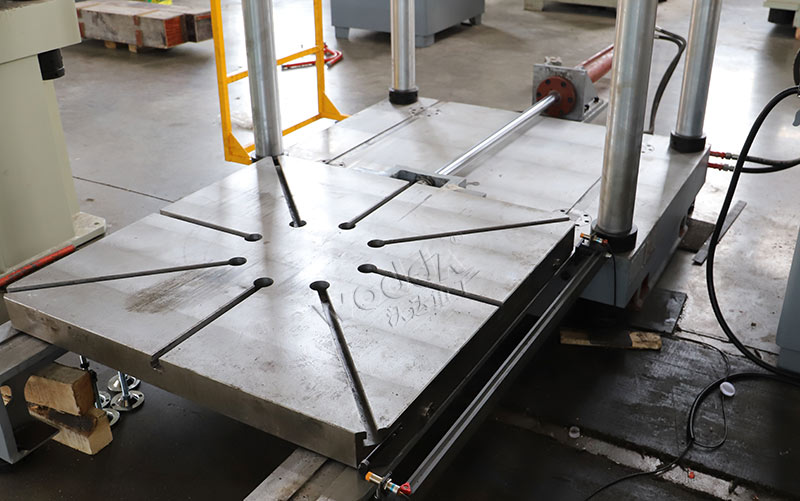

軸承壓裝機的可移動工作臺
