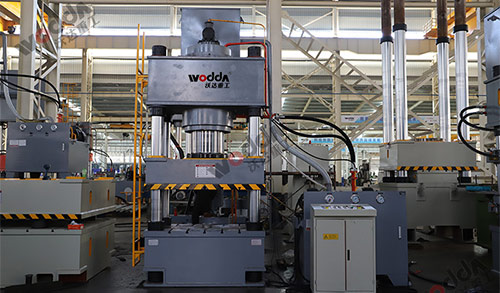

四柱液壓機由主機及操縱控制機構兩大部分組成。主機部分包括液壓缸、三梁及四個立柱等。液壓動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。四柱液壓機采用按鈕控制，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。該系列液壓機具有獨立的動力機構和電氣系統，并采用按鈕集中控制，可實現手動和自動兩種操作方式。

三梁四柱液壓機主要性能機構特點：

1. 機身為三梁四柱式結構，受力部件經優化設計，外形美觀，經濟適用。

2. 充液箱容積變大，保證快速充液，減少加壓時間。散熱面積增加，可以迅速降低油液溫度。

3. 主機三梁端面模量較大，提高三梁的剛度，大大延長了壽命。

4. 主缸與活塞桿均采用高質量鍛件，提高了可靠性。

5. 主桿采用四螺母結構，提高了預緊性能，能長期保持精度的穩定性。

6. 活塞桿與立柱表面，采用淬火，鍍硬鉻，提高了耐磨性，防止表面腐蝕劃傷。

7. 采用先進的插裝閥，結構緊湊，減少了管路連接，提高了系統的密封性，減少滲漏。

8. 四柱液壓機動力系統采用浸油立式泵組。減少噪音，吸油效果好，提高液壓泵的使用壽命。

9. 壓力表采用耐震壓力表，并設置壓力表節門，便于維修。主缸密封采用高質量進口密封圈。

10. 電氣控制系統有繼電器和PLC二種控制方案供選擇，由PLC控制的電氣系統、工作靈敏可靠，柔性好；操作按鈕集中于面板并設有活動按鈕站，操作方便；具有調整，雙手單次循環二種操作方式.活動橫梁（即滑塊）可實現定程、定壓兩種控制方式，具有保壓、延時等功能；工作壓力，行程大小可根據工藝需要在規定范圍內可調。

三梁四柱結構為液壓機常見的結構形式之一，結構緊湊，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節，操作簡單。四柱液壓機結構顯著的特點是工作空間寬敞、便于四面觀察和接近模具。整機結構簡單，工藝性較好，但立柱需要大型圓鋼或鍛件。液壓機依靠液體介質的靜壓力，完成能量的積壓、傳遞、放大，實現機械功能的輕巧化、科學化。
