630噸炮彈殼拉伸液壓機是一款框架式液壓機，是山東沃達重工根據國外客戶需求定制的一款單動薄板拉伸液壓機，機身采用整體框架式結構，采用反拉伸工藝，工作臺內配有液壓墊（多頂桿），并且配PLC數控系統，泵站上置，占地面積小，專用于金屬板材的拉伸、彎曲、成型工藝，可進行落料、校正、壓裝、沖裁。適用于汽車、航空、化工等行業的需要。
圖片僅供參考
630噸框架式拉伸液壓機機身采用整體框架結構，全鋼板焊接，經回火震動時效處理，機架設計經有限元素分析，具有高剛性、高精度。四角八面直角導軌導向、精度高，剛性好，并采用液壓預緊。液壓系統采用二通插裝集成閥，帶自動潤滑系統，工作穩定、可靠、使用壽命長、泄露少、故障點少。電器系統采用PLC可編程控制器控制，并可根據用戶要求配置比例調壓、行程數顯、光電保護裝置及移動工作臺（方便更換模具）。
630噸炮彈殼拉伸液壓機車間實物展示：

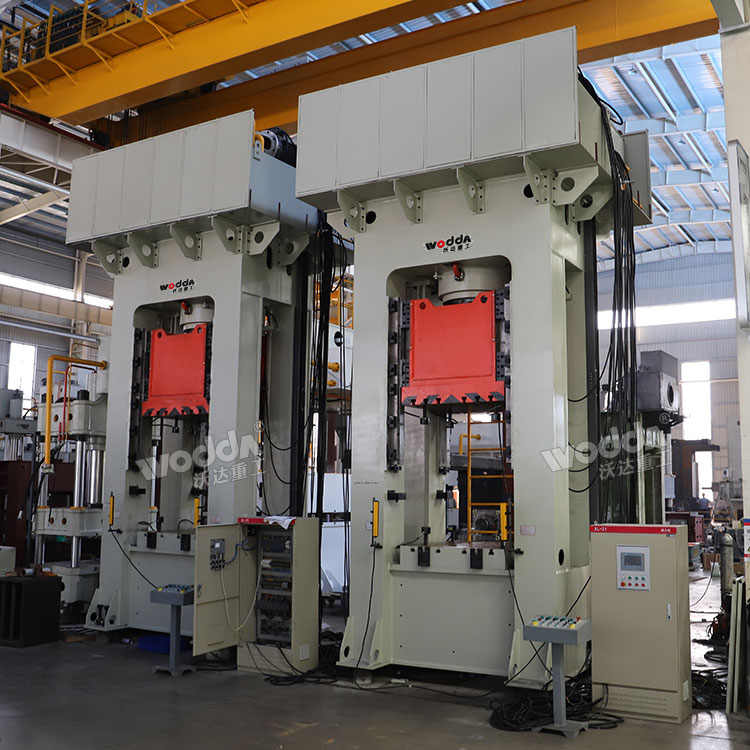

630噸框架式液壓機車間實物

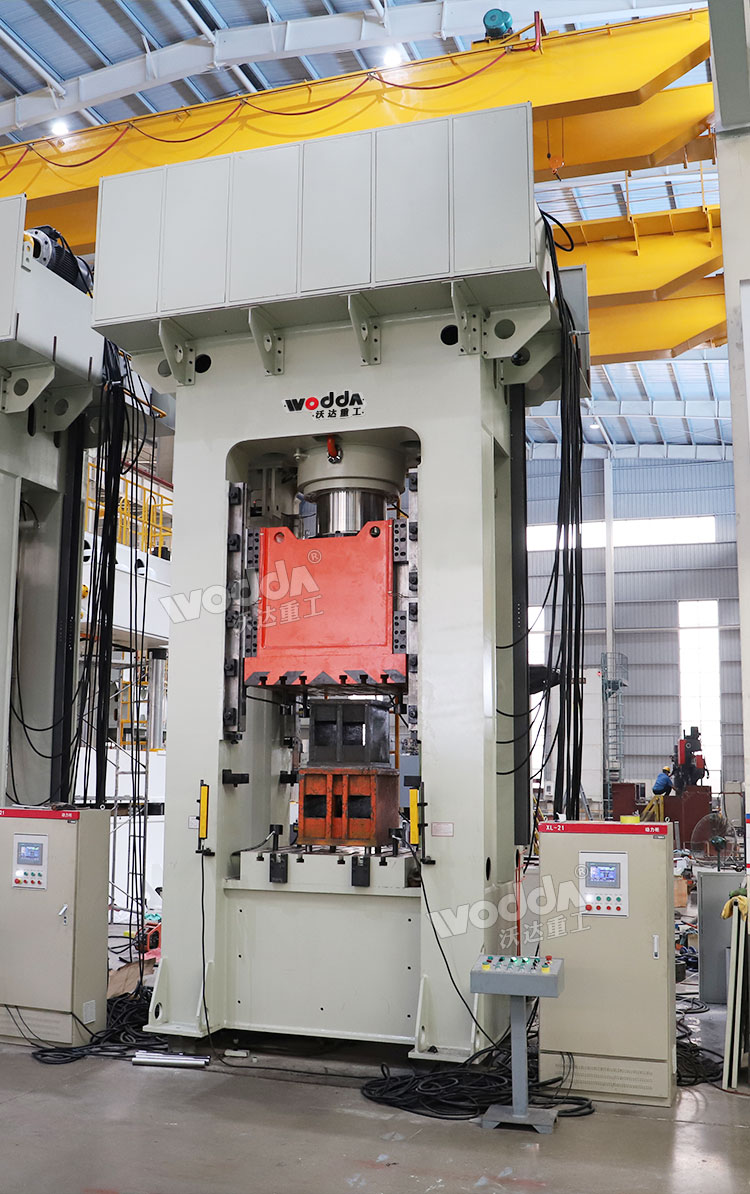

630噸炮彈殼拉伸液壓機車間調試

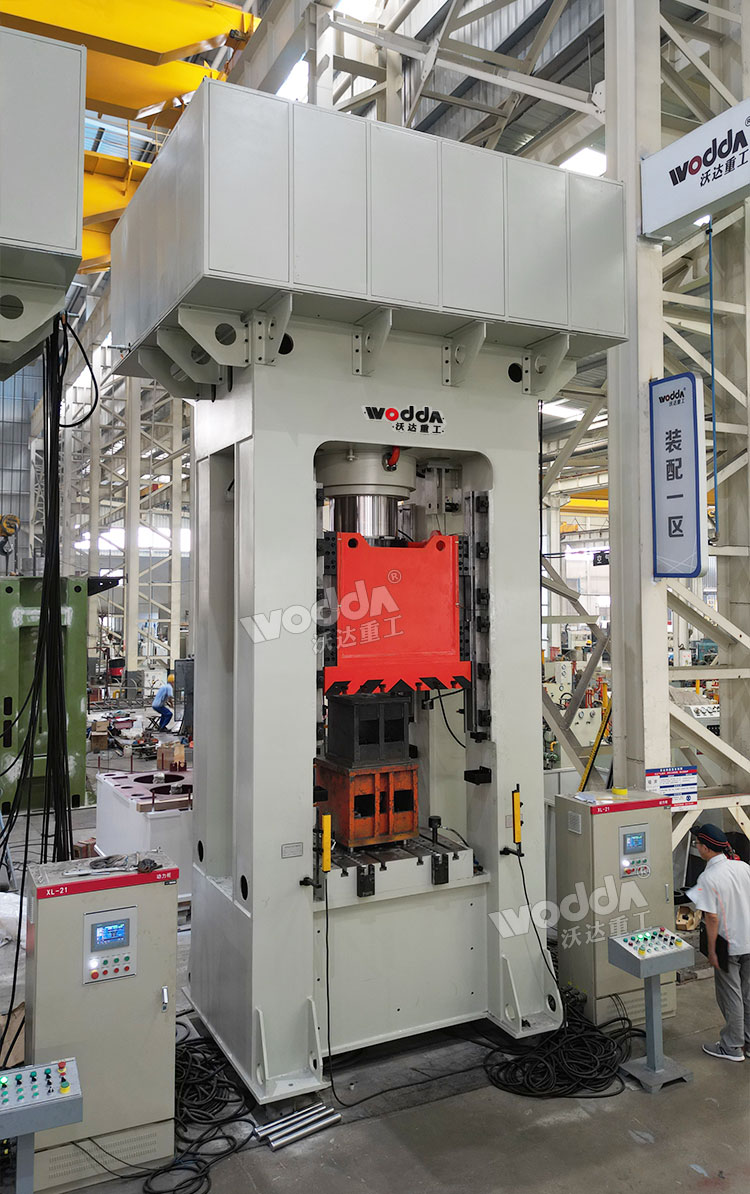

630噸框架式拉伸液壓機
630噸框架式液壓機的性能特點：
1、機身采用整體框架式結構，四角八面導軌，導向精度高，抗偏載能力強；
2、630噸框架式液壓機采用PLC+觸摸屏控制，通過軟件編程可實現多種加工工藝要求，并提供直觀信息，方便維護、檢修；
3、液壓系統采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點；
4、工作臺墊板下方設有液壓墊，工作臺上面設有足夠的頂桿孔，可實現拉伸、頂出、不頂出三種工作范圍。
5、采用整體式插裝閥集成系統，泄露點少，動作可靠，使用壽命長；
6、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便；
7、630噸框架式液壓機可實現定壓、頂出兩種成型工藝，具有保壓延時功能，延時時間可調。
630噸框架式液壓機組成結構：
630噸框架式液壓機主機主要由機身、滑塊、液壓墊、附加工作臺、油缸等組成。機身為整體框架結構；立柱上布置了可調斜楔式四角八面導軌作為滑塊的導向，導軌導向面積大、間隙小，抗偏載能力強，精度保持性好；主工作油缸均布在上橫梁內；液壓墊缸均布在工作臺內。本機器為公稱壓力為63000KN，工作臺面1000X1000mm，電機功率22KWx2，適用于板材的拉伸、彎曲、成形、沖裁、落料、翻邊等各種沖壓工藝，圖紙畫的非常詳細，可以按圖圖制造。
630噸框架式液壓機
1、機身：機身為整體框架式結構，左右立柱中間留有側窗口，采用優質鋼板焊接結構，二氧化碳?xì)怏w保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好。
2、滑塊為鋼板焊接箱型結構，滑塊底面板為整塊鋼板，保證足夠的剛度和強度?；瑝K采用45°導軌導向，在左右立柱上設有4條導向板，滑塊的導軌在導向板上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便，調整精度高，調整后精度保持性好，抗偏載能力強。導軌摩擦副一側為合金材料，另一側采用銅基合金材料。此外，導向板經淬火處理，硬度在HRC55以上，耐磨性能良好，使用壽命長?；瑝K導軌面設有加油孔自動加油，以便潤滑運動部位。
3、主噸位由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間，表面鍍鉻處理，使用壽命長。油缸采用45＃優質碳素鍛鋼鍛造，液壓缸具有足夠的強度和剛度。主油缸采用優質密封元件，確保密封性能可靠。
4、工作臺、滑塊T型槽的位置、尺寸經用戶確認后生產。
5、油壓機的工作壓力、速度、行程范圍均可根據工藝需要進行調整。
6、壓機不工作時液壓站壓力需要泄壓。
7、630噸框架式液壓機設計/制造均符合國家相關標準。
630噸框架式液壓機的操作制度：
1、630噸框架式液壓機的人員應具有相應的資格，必須持證上崗，嚴禁對機器不了解的人員開啟使用框架液壓機。
2、班前應穿戴好規定的勞動保護用品。 油壓機
3、框架液壓機開機前檢查如下各項：光電保護裝置是否可靠、各行程開關是否靈敏、緊固件是否有松動。
4、清除630噸框架式液壓機工作臺面及模具上雜物，調整工作壓力、滑塊行程，空車運行一至二分鐘，一切正常方可工作。
5、630噸框架液壓機上的調節手柄在出廠時已經調整合適，非調試人員不可隨意調。
